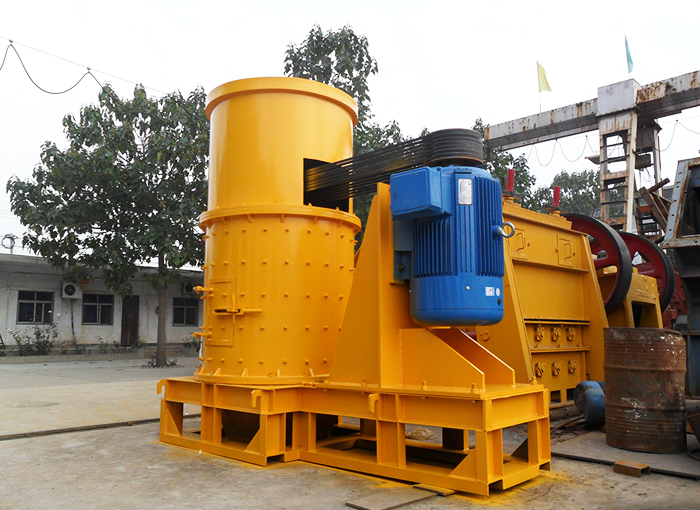

產品介紹
復合式破碎機又被稱為復合破或立式破碎機,廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎領域。本系列產品經過優化設計,其性能達到了國際先進水平。復合式破碎機在機制建筑砂、石料以及各種冶金礦渣的破碎中更是得到普遍使用，與其它類型的破碎機相比產量功效高。復合式破碎機(復合破)破碎比度較大，出料粒度可以任意調節，不受板錘、襯板磨損的影響；無篩條設置，破碎水分含量高、含泥量大的物料時不易堵塞；采用彈性調節機構，進入不可破碎物可自動排出，不會造成設備損壞；軸承水平布置，壽命長，可以破碎溫度高的物料（如水泥熟料）；本機轉子體結構獨特，破碎物料時，轉子體幾乎不磨損；后腔體設置有絲桿或液壓開啟機構，不用起主設備，即可輕松更換易損件。
性能特點
1.部件性能高
復合式破碎機采用了其它破碎設備的優點之合而制造而成，另外，設備轉子體結構構獨特，在破碎物料時，其轉子體幾乎不受損害，其性能非常高。并且采用了層耐磨破碎葉片經久耐用，且耐磨性較強，被破碎后的物料受自重而向下跌落。
2.技術先進
采用了彈性調節，當遇到不可破碎物進入機器的時候會進行自動排出從而保護設備不受損壞，以及采用了先進的密封性裝置，可以防止在破碎的時候空中漂浮的浮塵，并且不會發生料現象，改善了工作場地的環境。
3.檢修更換方便
復合式破碎機可以輕松的更換易損件，在其后腔體有絲桿或液壓開啟機構，所以在更換的時候不用起主設備。另外，設備上安裝有觀察門，可通過觀察門方便觀察機器內部的情況，具有易于操作，維護維修工作簡單的優勢。
4.保險裝置高
由于設備采用了彈性調節裝置，在工作時，當遇到不可破碎物進入機器的時候會進行自動排出從而保護設備不受損壞，從而節省了停機檢看的時間�？梢�(jiàn)復合式破碎機是一臺很適合用戶選購的一款破碎設備。

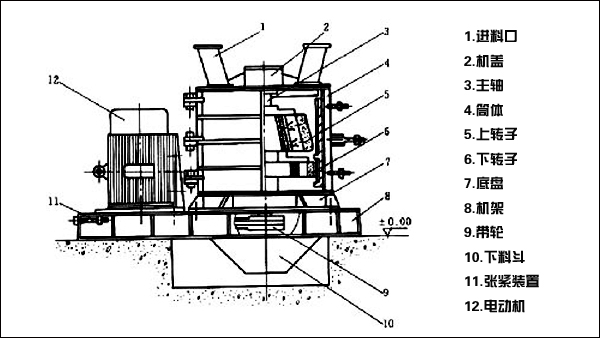

工作原理
塊狀礦石由進料斗落入上破碎腔內上甩料盤上，借助甩料盤的離心力將物料拋向筒體的內壁，與安裝在內壁上的反擊板猛烈碰撞，同時物料互相撞擊，使之破碎或產生大量發絲裂紋，接著物料進入錐形轉子腔后，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使之有裂紋的礦石進一步被破碎 。由于錐形轉子與襯板間的斜度，促使較小的物料向下遷移，達到由大到小自動實現分級破碎。物料在錐形轉子腔內受錘頭的打擊，高速運行塊料再次與反擊板碰撞、物料流相互碰撞使物料經打擊、撞擊、剪切、擠壓而粉碎，從而提高破碎效率。從錐形轉子腔內落下的物料進入下破碎腔內，以借助甩料盤的離心力將物料進一步破碎成小顆粒。然后物料進入圓柱形轉子腔體內，對已被破碎的物料進行磨削，使物料進一步細碎，直至破碎成所需要的。
技術參數
|
|
技術參數 Specifications
|
|
型號
Model
|
轉子直徑
Rotor Diameter
(mm)
|
筒體高度
Cylinder Height
(mm)
|
轉速
Speed
(r/min)
|
進料粒度
Max Feeding Size
(mm)
|
出料粒度Discharge Size
(mm)
|
處理量
Capacity
(t/h)
|
功率
Power
(kw)
|
外形尺寸
Dimension
(mm)
|
重量
Weight
(t)
|
|
800
|
650
|
800
|
1350
|
50
|
≤5
|
5-15
|
30
|
2200*860*1980
|
2.3
|
|
1000
|
800
|
850
|
970
|
70
|
≤5
|
8-80
|
55
|
2700*1160*2000
|
5.8
|
|
1250
|
1000
|
850
|
740
|
100
|
≤5
|
15-60
|
90
|
2800*1400*2730
|
9.7
|
|
1500
|
1250
|
1000
|
650
|
100
|
≤5
|
20-80
|
110
|
3100*1900*2300
|
18.1
|
|
1750
|
1560
|
1410
|
600
|
100
|
≤5
|
30-100
|
132
|
3350*2100*2800
|
26.61
|
